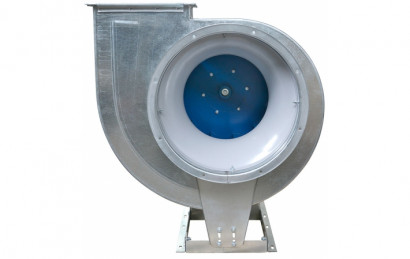

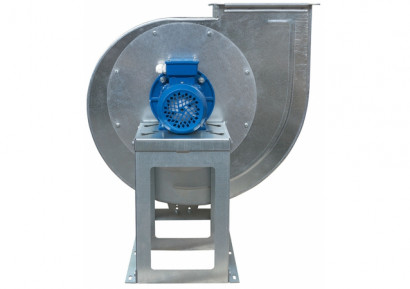

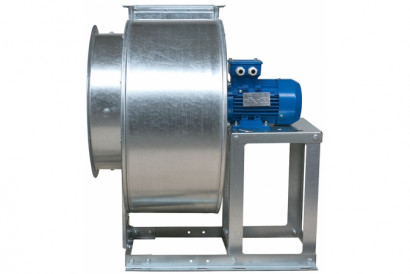

Вентилятор низкого давления ВР 80-75 (ВР 86-77):
- Вентилятор низкого давления
- 13 лопаток, загнутых назад
- Корпус вентилятора из оцинкованной стали (№ 2,5-8,0) или из углеродистой стали окрашенные (№ 10,0 и более)
- Рама вентилятора из оцинкованной стали (№ 2,5-4,0) или из углеродистой стали окрашенная (№ 5,0 и выше)
- Трехфазный асинхронный двигатель (380 В)
- Конструктивная схема 1 по ГОСТ 5976-90
- Класс защиты двигателя IP54
Пуск и остановку вентилятора производить только с помощью пускозащитной аппаратуры.
Для удобства эксплуатации радиальные вентиляторы производят с различными положениями корпуса, как показано на схемах:
Вентилятор правого вращения — вентилятор, рабочее колесо которого вращается по часовой стрелке — вид со стороны всасывания.
Вентилятор левого вращения — вентилятор, рабочее колесо которого вращается против часовой стрелки — вид со стороны всасывания.
Запрещается самостоятельно изменять положение корпуса вентилятора, а также вносить любые изменения в конструкцию вентиляторов!
При несоблюдении данных требований вентилятор снимается с гарантийного обслуживания!
Габаритные и присоединительные размеры (мм):
|
№ вентилятора |
A* |
А1 |
А2 |
А3 |
В max |
В1 |
Н** max при 0° |
Н** max при 45° |
Н** max при 90° |
H1 max |
Н2 |
H3 |
d |
d1 |
a |
h |
|||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0° |
45° |
90°, 270° |
135°, 315° |
||||||||||||||||
|
2,5 |
438 |
593 |
400 |
508 |
250 |
188 |
161 |
560 |
143 |
511 |
641 |
590 |
352 |
208 |
192 |
260 |
289 |
175 |
195 |
|
3,15 |
552 |
747 |
504 |
640 |
315 |
237 |
203 |
580 |
170 |
638 |
802 |
741 |
420 |
276 |
228 |
320 |
349 |
220 |
240 |
|
4,0 |
701 |
949 |
640 |
813 |
400 |
301 |
258 |
760 |
200 |
789 |
1017 |
924 |
538 |
350 |
290 |
405 |
434 |
280 |
300 |
|
5,0 |
876 |
1186 |
800 |
1016 |
500 |
376 |
322 |
1020 |
265 |
937 |
1218 |
1118 |
670 |
438 |
362 |
505 |
534 |
350 |
380 |
|
6,3 |
1100 |
1481 |
991 |
1270 |
630 |
470 |
402 |
1197 |
310 |
1164 |
1525 |
1387 |
795 |
554 |
437 |
636 |
665 |
441 |
470 |
|
8,0 |
1395 |
1883 |
1265 |
1600 |
800 |
595 |
501 |
1450 |
400 |
1490 |
1917 |
1745 |
920 |
695 |
570 |
800 |
829 |
560 |
585 |
|
10,0 |
1744 |
2354 |
1581 |
2000 |
1000 |
744 |
626 |
1508 |
470 |
1842 |
2353 |
2156 |
1130 |
869 |
712 |
1000 |
1030 |
700 |
725 |
|
12,5 |
2126 |
2816 |
1951 |
2492 |
1220 |
906 |
783 |
1688 |
640 |
2281 |
2899 |
2657 |
1390 |
1060 |
891 |
1250 |
1280 |
880 |
912 |
* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя.
Габаритные и присоединительные размеры (мм) основания рамы вентиляторов:
|
№ вентилятора |
A |
B |
C |
D |
E |
F |
K |
L |
M |
n |
Примечание |
|
2,5 |
402 |
242 |
266 |
- |
- |
20 |
90 |
30 |
8,5 |
8 |
Для всех исполнений вентиляторов |
|
3,15 |
457 |
254 |
278 |
- |
- |
20 |
90 |
30 |
8,5 |
8 |
|
|
4,0 |
572 |
290 |
314 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
Общепромышленное исполнение и для электродвигателей 7,5кВт |
|
607 |
290 |
314 |
- |
- |
20 |
163 |
30 |
8,5 |
8 |
Спец.исполнение и дымоудаление |
|
|
5,0 |
710 |
375 |
425 |
8,4 |
- |
30 |
255 |
- |
- |
4 |
Тип электродвигателей до АИР 160 |
|
820 |
395 |
445 |
8,4 |
- |
30 |
365 |
- |
- |
4 |
Тип электродвигателя АИР 160-180 |
|
|
6,3 |
943 |
480 |
546 |
10 |
220 |
30 |
380 |
- |
- |
6 |
Тип электродвигателей до АИР 180 |
|
1043 |
480 |
546 |
10 |
220 |
30 |
457 |
- |
- |
6 |
Тип электродвигателя АИР 180-200 |
|
|
8,0 |
1056 |
610 |
670 |
12 |
- |
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 132-160 |
|
1285 |
586 |
646 |
12 |
- |
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 180-200 |
|
|
1309 |
660 |
730 |
12 |
- |
100 |
670 |
- |
- |
4 |
Тип электродвигателя АИР 225-250 |
|
|
10 |
1290 |
840 |
900 |
12 |
- |
210 |
880 |
- |
- |
4 |
Для всех исполнений вентиляторов |
|
12,5 |
1631 |
1004 |
1075 |
12 |
- |
225 |
1130 |
- |
- |
4 |
Для всех исполнений вентиляторов |
Аэродинамические характеристики:
Электрическая схема подключения вентиляторов в сеть 380 В:
Пример обозначения (маркировка):
| Тип электродвигателя | АИР100L6 |
| Частота вращения двигателя | 1000 об/мин |
| Серия | ВР 80-75 |
| Масса | 120 кг |
| Марка виброизолятора и количество в комплекте | ДО-40 5 шт |
| Гибкие вставки | В.00.12 Н.00.15 |
| Номинальный ток, А | 5,65 |
| Потребляемая мощность | 2,2 кВт |
| Регулятор скорости | Е2-8300-005Н |
